整体要求：
1. 模胚：采用“LKM”模架。
2. 导柱倒装(前模导柱,后模导套)。
3. 面板和A板之间必须有两枚管钉作管位。
4. 顶针板必须要有导柱(即中托司)。
5. 钢材：常用加硬材料:LKM2083、LKM2344、LKM2767.一般加硬至52～54HRC。
6. 定位环：定位环要高出面板4mm,若有隔热板时定位环要高出隔热板4mm。
常用定位环直径：Ø90、Ø100、Ø110、Ø120、Ø125、Ø150、Ø160。
7. 唧嘴圆弧：常用FLAT（即平的）和R15.5 两种。唧嘴圆弧的开口最小保证:Ø3.5mm。
8. 顶针、司筒采有“DME”“HASCO”标准。
9. 水口：常用潜水和热流道（常用DME、MasterFlow）
10. 滑块: 滑块要做定位、限位.(常用波珠螺丝、弹簧定位,杯头螺丝限位)。
11. 压块：压块螺丝常用杯头螺丝和平头螺丝。
12. 斜顶：斜顶要做导滑块和耐磨块，材料采用青铜。
13. 连接块：见图示。
14. 运水塞：采有“HASCO”的1/4”BRS和1/8”BRS两种。
15. 运水内接孔:模具上下要加工, 模具左右不要加工.常用规格:Ø20x20、Ø25x20.。
16. 标识：常有零件名称、零件号、公司名称、型腔标识、材料标识、可回收标识、日期章。
17. 模具表面要求：Sparkerusion(火花纹)、Polished（省模）、Photoetched（蚀纹）。
18. 模胚A、B板之间要有锁模块（两个）。
19. 模具包装采用黄油、透明塑胶袋、消毒木箱。
20. 模具标签：模具号、零件号、产品名称、制造日期、模具重量。
(模架图例)
浇注系统:
1. 所有水口都必须自动切断,自动掉落.浇口一般采用”潜水”或热流道,如采用顶针位进胶,必须如图例.
2. 唧嘴必须用加硬材如SKD62，硬度必须HRC52左右, 唧嘴圆弧有”平” ; “ R15.5”等,公差为(+1.0,-0.5), 唧嘴圆弧的开口大小最小应保证:3.5mm.(离端面的参考尺寸为3mm)
3. 唧嘴如自己制作,请用加硬材料如” ASSAB8407, LKM2767,LKM2083”等,硬度必须HRC52左右，并且内孔一定要抛光,
4. 定位环尺寸有“ø90”;”ø110” ; “ø125” ;”ø160” ,离码模板高度一般为: 4.0mm,公差为(+/-0.5), 详情请见”技术要求”,最大倒角为1 X1mm
5. 浇口离零件胶位的最小距离应保证:1.5mm
6. 如用可旋转浇口,分流道形状请用“梯形”
7. 胶口设计请注意布局合理,顶出平衡.
(浇口图例)
(定位环图例)

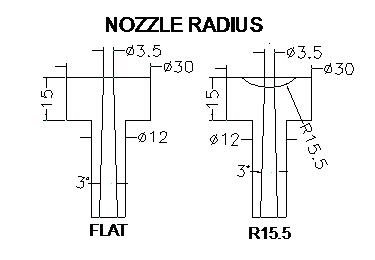

(唧嘴图例)
