三、局部剖视图

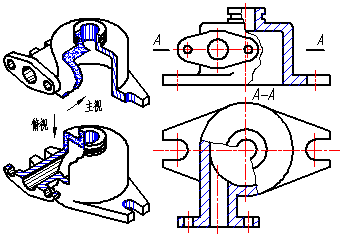

用剖切面局部地剖开物体，所得的剖视图叫局部剖视图。如下图所示，主视图剖开一部分，以表达内部结构；保留局部外形，以表达凸缘形状及其位置。俯视图局部剖开，以表达凸缘内孔结构。
物体的局部剖视
画局部剖视图时应注意：

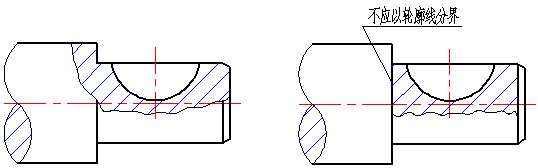

1．局部剖视图与视图应以波浪线作为分界，波浪线不能与图样上其它图线重合，也不能以轮廓线为分界，如图所示；
(a) 正确 (b) 错误

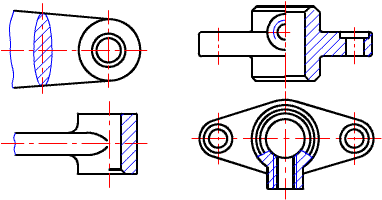

2．当被剖切的结构为回转体时，允许将该结构的中心线作为局部剖视与视图的分界线，如图(a)所示；
3．局部剖视标注方法与半剖视相同，剖切位置明显的局部剖视可以不标注，如图(b)所示；
(a) 可以中心线分界 (b) 位置明显可不标注

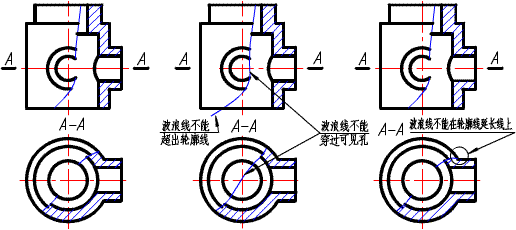

4．波浪线不应画在可见孔、通槽内或画在轮廓线外，因为这些地方不可能有断裂痕迹。
(a)正确 (b)错误 (c)错误
波浪线画法
4、剖切面与剖切方法（GB/T 16675.1-1996）
根据物体的不同形状结构，可以采用下列各种剖切面作出适当的剖视。
一、单一剖切面剖切
一般用一个平行于基本投影面的平面（也可用柱面见GB 4458.1-84）剖切物体，这样的剖视称为单一剖。全剖视、半剖视和局部剖视用的都是单一剖。
二、不平行于任何基本投影面的平面剖切

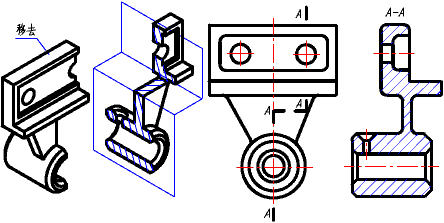

用不平行于任何基本投影面的剖切面剖开物体，这样的剖视法称为斜剖，所得到的剖视图称为斜剖视图。
物体的斜剖视图
斜剖视的画法与标注
画斜剖视图时，其画法和图样的配置位置与斜视图相同，一般按投影关系配置。
在剖切位置标注剖切符号、指示投影方向的箭头及用大写字母表示的名称，如“A”，并在剖视图上方注明相同的大写字母“A-A”等 。
在不致引起误解时，允许将斜剖视图旋转，让主要轮廓或轴线摆正画出，此时在剖视图上方要注明相同的大写字母“A-A”，同时标注旋转方向。
斜剖视图的画法与标注
三、两相交平面的剖切

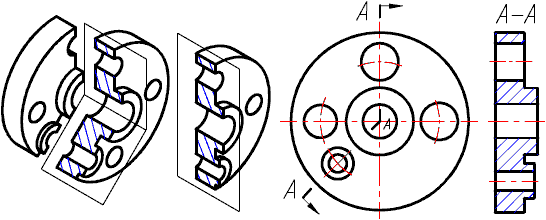

用两相交且其交线垂直于某基本投影面的剖切面剖切物体，这样的剖视方法称为旋转剖。
作旋转剖时，应在剖切面转折和起迄处画上剖切符号、投影方向的箭头及大写字母A，在剖视图上方注明相同的大写字母“A-A”。
旋转剖视图
注意：
1.两剖切面的交线应与物体上某孔轴线重合，以免产生不完整要素；
2.剖切面后的其它结构一般仍按原来位置投射，如物体下方的小孔；
旋转剖视图
3.当剖切后产生不完整要素时，如物体右边的实心块，此部分按不剖绘制。
产生不完整结构要素时的处理
四、 几个平行平面的剖切
用几个平行的剖切平面剖开物体的方法称为阶梯剖。
剖视图中剖切面转折处不画任何图线。
剖切面不得相互重叠，以免剖视图形紊乱。
阶梯剖视图

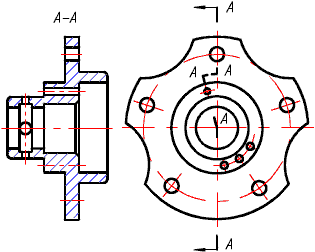

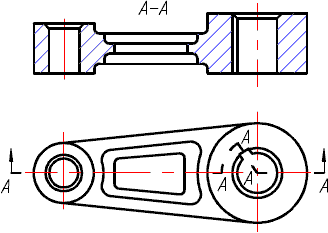

阶梯剖视图内（如孔、槽、凸台、筋板等结构）不应出现不完整要素。
当两个要素具有公共对称中心线或轴线时，可以各画一半，并以中心线分界，沿分界线两边的剖面线位置要错开。
剖切面转折和起迄处要画剖切符号并加注相同字母，剖视图上方注明相同的大写字母“A-A”，必要时要用箭头表明投射方向。
当转折处位置有限，又不会引起误解时，允许省略标注字母，如图的小圆孔处。
阶梯剖视图的画法与标注
五、 组合的平面剖切
除旋转、阶梯剖以外，用组合的剖切平面剖开机件的方法称为复合剖。
复合剖视图
采用复合剖视绘制的剖视图，也必须按规定作标注如图所示。

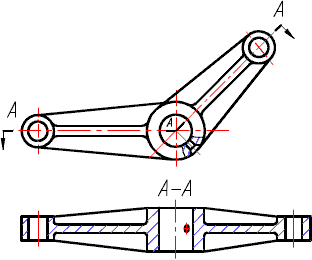

将几个旋转剖结合起来并展开，画出的剖视图。并标注“A-A展开”（参考GB 4458.1-84）。
复合剖视图
六、其它剖视

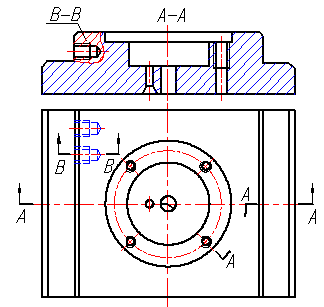

在剖视图中，可再作一次局部剖视。采用这种表达方法时，两个剖面的剖面线应同方向、同间隔，但位置要互相错开，并用引出线以大写字母标注其名称。当剖切位置明显时，也可省略标注。
剖视图中再作剖视
5、注意问题

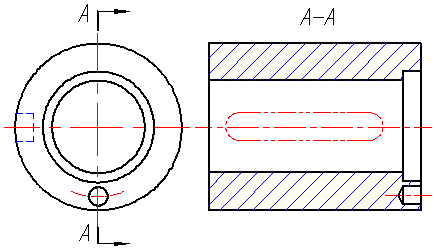

1．在需要表示位于剖切面前被剖去的结构时，这些结构按假想轮廓线绘制。
用长画双短画线表示剖切平面前的结构

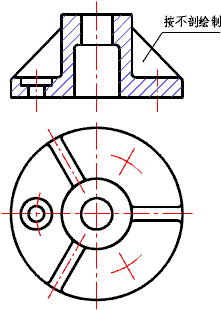

2. 对于物体的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面线，而要用粗实线将它与其邻接部分分开。
纵向剖开肋板，不画剖面线
3. 当回转体上均匀分布的肋、轮辐、孔等结构不处于剖切面上时，可将这些结构旋转到剖切面上画出。
带均匀分布孔的剖视
